20210317 바닐라 js로 그림판 기능추가, Rectangle guideline, page vs offset vs client vs screen Nomadcoder

바닐라 js를 이용한 그림판 만들기 project

  • Nomadcoder 사이트 클릭!
  • 그림판 만들기 강의는 모두 끝냈고 내가 더 추가하고자 하는 기능을 구현 해 보았다.




추가적으로 구현한 기능

그림판 사각 툴 가이드 라인 기능(Rectangle Guideline of Rectangle Tool)

어제 사각 툴의 경우 구현은 했지만 사각툴의 가이드 라인을 만드는 것이 너무 나도 어려웠다.
결론 부터 이야기 하자면 드디어 구현했다

~

!



기능을 설명하자면, 이전에 사각툴을 이용하게 되면 해당 부분에 드래그를 할때 사각 형 가이드 라인이 보이지 않았다.
계속 시도 하고 했지만 기능을 구현하는데는 실패 하였고 오늘만에 만들었다.




01 : HTML

위에 표시 되기 위한 요소를 하나 추가했다.

<div class="guide"></div>




02 : 요소 이벤트 막기 (CSS)

어제 이야기한 가상요소는 사용하지 않고, 커서를 커스텀 할때 쓰듯이 CSS를 통해서 기존의 커서의 events를 없애 버리면 되는 것이였다.
아래와 같이 하게 되면 커서가 element에 닿는다 해도 기존의 event는 끊기 않는다.

  • Pointer-events: none
.guide_show {
  cursor: none;
  border: 2.5px solid black;
}

.guide {
  width: 10px;
  height: 10px;
  position: absolute;
  pointer-events: none;
}




03 : 기능 구현 (JS)

변수 (Variables) 및 초기 값 (Init values)

  • Mode는 나중에 마우스가 눌리고 떼어지는 과정에서 분별해서 기능을 구현하기 위한 변수로서 필요하다.
// Variable 01
    // Rectangle Guideline
const guide = document.querySelector(".guide");

// INIT VALUE
    // Mode
let rect = false;
let recting = false;
    // Start Location
let startPX = 0;
let startPY = 0;
let startOX = 0;
let startOY = 0;

    // BorderWidth
let sizing = 2.5;
  • Start Location 에서는 마우스가 눌렸을 때 Guide가 생길 시작점을 의미한다.
    • Location의 종류는 page, offset, client, screen이 있다.
    • pageX, Y 는 페이지 좌상 끝단을 기준으로 한다.
    • offsetX, Y 는 해당 요소의 상대적인 좌표를 의미한다.
    • clientX, Y 는 스크롤을 했을 경우 보이는 페이지 좌상 끝단을 기준으로 한다.
    • screenX, Y 은 모니터 기준이라고 생각하면 되겠다.
    • Youtube : page vs offset vs client vs screen



  • sizing 변수의 경우에는 나중에 border 두께가 커지면 guide와 실제로 그려지는 사각형이 차이를 보이는데 width, height, location을 수정하는데 쓰인다.




이벤트 설정 (Events)

  • Guide 부분에서는 마우스가 canvas위에 움직이거나, 떨어질 경우의 guide가 어떻게 보이는지를 결정하는 event이다.
  • 그리고 중요한 guide 기능의 경우 실제로 그려지는 함수에서 이루어 지는 경우가 많기에 따로 빼면 더 중복되는 코드가 많아질 것으로 예상되어 같이 구성하였다.
if(canvas) {
// RECT
    canvas.addEventListener("mousemove", onMouseMoveR);
    canvas.addEventListener("mousedown", startRecting);
    canvas.addEventListener("mouseup", stopRecting);
    canvas.addEventListener("mouseleave", stopRecting);
// GUIDE
    canvas.addEventListener("mouseleave", hideGuide);
    canvas.addEventListener("mousemove", handleGuide);
}




함수 설정 (Functions)

  • 함수01
// FUNCTIOINS
// GUIDE
function handleGuide(event) {
    if(rect === true && recting === true) {
        ctx.canvas.style.cursor = "none";
        guide.classList.add("guide_show");
    } else {
        guide.classList.remove("guide_show");
    }
}

function hideGuide() {
    guide.classList.remove("guide_show");
}
  • handleGuide의 경우 rect 버튼이 눌리고, 마우스가 눌리면(recting) canvas 위에서는 안보이게 하고 guide_show class를 넣어서 guide가 보이게 한다.
  • 그리고 혹시나 해서, 그 외에는 다시한번 guide_show class를 없애는 명령을 실행하여 확실히 한다.



  • hideGuide에서는 moueseleave event 발생시에 guide를 숨기는 것을 의미한다.




  • 함수02
// RECTING
function startRecting(event) {
    if(rect === true) {
        recting = true;
        startPX = event.pageX;
        startPY = event.pageY;
        startOX = event.offsetX;
        startOY = event.offsetY;
        ctx.beginPath();
    }
}

function stopRecting(event) {
    if(rect === true) {
        recting = false;
        ctx.stroke();
        ctx.closePath();
    }
}
  • startRecting은 마우스가 canvas에서 눌릴때 호출되고 rect 버튼이 눌려있야 해당 기능을 실행한다.
  • recting을 true로 만들고 해당 위치의 offset, page 좌표를 얻어 전역 변수에 할당시킨다. 그리고 beginPath()를 넣어 주어 기존의 rect path를 초기화 시킨다.



  • stopRecting 의 경우 rect 버튼이 눌려 있어야 하고 마우스를 canvas에서 클릭이 떼어질때 recting을 false로 만들고 stroke, closePath를 통해서 사각형을 그린다.




  • 함수03
function onMouseMoveR(event) {
    if(rect === true) {
        const x = event.pageX;
        const y = event.pageY;
        const offsetX = event.offsetX;
        const offsetY = event.offsetY;
        if(!recting) {

        } else{
            const width = x-startPX;
            const height = y-startPY;
            // Guide Width , Height, Location
            guide.style.width = Math.abs(width - sizing) + "px";
            guide.style.height = Math.abs(height - sizing) + "px";
            guide.style.top = (startPY - sizing/2) + "px";
            guide.style.left = (startPX - sizing/2) + "px";
            ctx.beginPath();
            ctx.moveTo(offsetX, offsetY);
            ctx.rect(startOX, startOY, width, height);
        }
    }
}
  • 마우스가 canvas에서 움직이는 경우 계속 event를 발생시키면 onMouseMoveR가 호출 되는데 여기에서는 rect 모드인지 검증하고 현재 위치의 page 좌표 , offset좌표를 가지고 오는데 page의 경우에는 page를 기준으로 하기 때문에 문제가 없지만, offset 좌표의 경우에는 canvas를 기준으로 좌표가 이루어 지기 때문에 주의 해야 한다.
  • 본격 적으로 mouseclick이 눌렸을 경우 눌린 해당 위치의 event를 받아서 아까 찍어 두었던 start page location(startPX,PY)과 현재의 page location(x, y)와의 연산을 통해 width와 height를 구하게 된다.



  • 그다음, guide의 width와 height를 아까 구한 높이와 넓이로 할당해 준다.
    • 여기서, 절댓값을 넣어서 음수가 나오는 것을 방지한다. 또한 sizing을 빼주어 border(range)가 두꺼워 졌을 때 차이나는 부분을 수정해 준다.
    • 참고로, sizing은 range를 설정하는 경우의 size 값을 할당 받아 온다



  • 그다음 , guide에 top, left 값을 넣어 주는데 absolute 이기 때문에 page start 좌표를 가져와서 할당하는데 여기에도 border때문에 발생하는 오차를 제거하기 위해서 sizing/2 에 해당하는 값을 빼준다



  • 그리고 moveTo에 해당 offset 좌표를 받와서 초기 좌표를 계속 갱신하고 rect() 함수를 통해서 전에 받아둔 start offset 좌표를 넣어 그린다.



04 : 추가 적인 부분

  • Guideline에 color 반영
// COLOR
function handleColorClick(event) {
    const color = event.target.style.backgroundColor;
    check.style.backgroundColor = color;
    ctx.strokeStyle = color;
    ctx.fillStyle = ctx.strokeStyle;
    guide.style.borderColor = color; // + 추가
}

function handleCColorChange(event) {
    const color = event.target.value;
    check.style.backgroundColor = color;
    ctx.strokeStyle = color;
    ctx.fillStyle = ctx.strokeStyle;
    guide.style.borderColor = color; // + 추가
}




  • Guideline에 range(굵기) 반영
// LINE WEIGHT
function handleRangeChange(event) {
    const size = event.target.value;
    ctx.lineWidth = size;
    sizing = size;
    cursorRange.style.width = size * CURSOR_RANGE_CTRL + "rem";
    cursorRange.style.height = size * CURSOR_RANGE_CTRL + "rem";
    guide.style.borderWidth = size +"px"; // + 추가
}




주의할 점

  • element style에 접근 하여 값을 주는 경우 px을 붙이자. 그래야 반영됨




더 개선하고 싶은 부분들

  • 모달창 만들어서 색, 크기, 등등의 툴 모달창 만들기
  • 저장할 때 이름 받기
  • 로컬 스토리지를 이용한 웹 저장 및 reset 버튼
  • 파일 불러오기



후기

후기 : 사각 툴 때문에 엄청나게 고생한 것 같다. 그래도 나름배운 것도 많고 기능 구현해서 성공했을 때 그 느낌이 정말 좋았다.



아직 더 추가하고 싶은 기능들이 더 남아 있지만 output을 해서 알아가는 재미도 있지만 input도 분명 필요하다. 그래서 남은 기능들은 잘 적어 놓고 나중에 진행할 예정이고 다른 것을 배워볼 예정이다.



결과

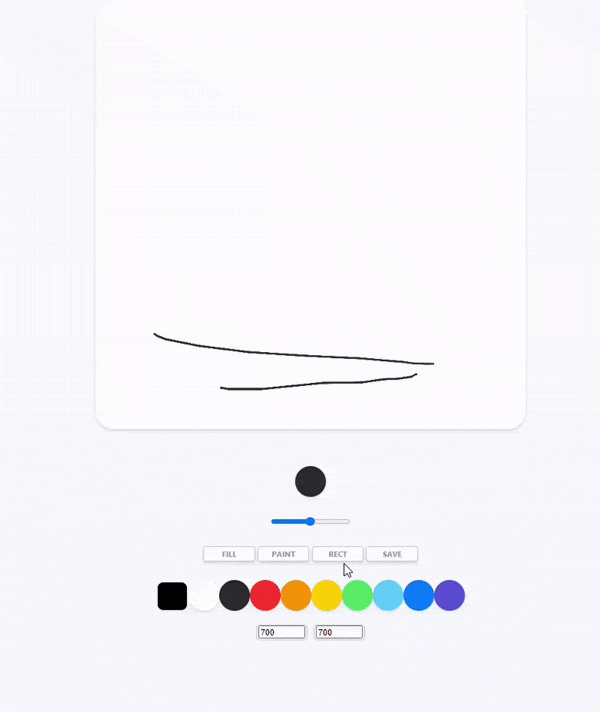

그림판 사각 툴 구현



전체 JavaScript 코드
